Токарно-фрезерний верстат з ЧПК SZGH-46Y 5-осьовий (X 1000 мм, Y 220 мм, Z 400 мм, шпиндель 5,5 кВт)

   SZGH-46Y – це 5-осьовий токарно-фрезерний верстат з ЧПК, створений на базі моделі SZGH-46J. Завдяки розширеній системі осей (X, Z, Y, A) та сучасному 5-осьовому контролеру SZGH, він забезпечує одночасну токарну, фрезерну, свердлильну та різьбонарізну обробку в одному циклі.

   Конструкція верстата доповнена силовими головками типу 4+4 (чотири торцеві та чотири бокові) на осі Y та 8-позиційною серво-револьверною головкою, що дозволяє поєднувати різні інструменти без зупинки верстата. Така архітектура дає змогу виконувати комплексні операції на бокових і торцевих поверхнях за одну установку, усуваючи похибки повторного базування й підвищуючи точність кінцевого виробу.

   Верстат призначений для обробки пруткового матеріалу діаметром до 45 мм і дискових (пелетних) заготовок до 100 мм. Він чудово справляється з серійною обробкою деталей із міді, алюмінію, чавуну, нержавіючої сталі та сплавів, а також з одиничним виробництвом корпусних частин діаметром до 350 мм при використанні гідравлічного патрона.

   Для кожної осі використовуються високопродуктивні серводвигуни:

• X-вісь – 2,0 кВт (з гальмом);

• Z-вісь – 1,5 кВт;

• Y-вісь – 1,0 кВт (з гальмом);

• A-вісь – 2,6 кВт, що додає гнучкості для комбінованої обробки.

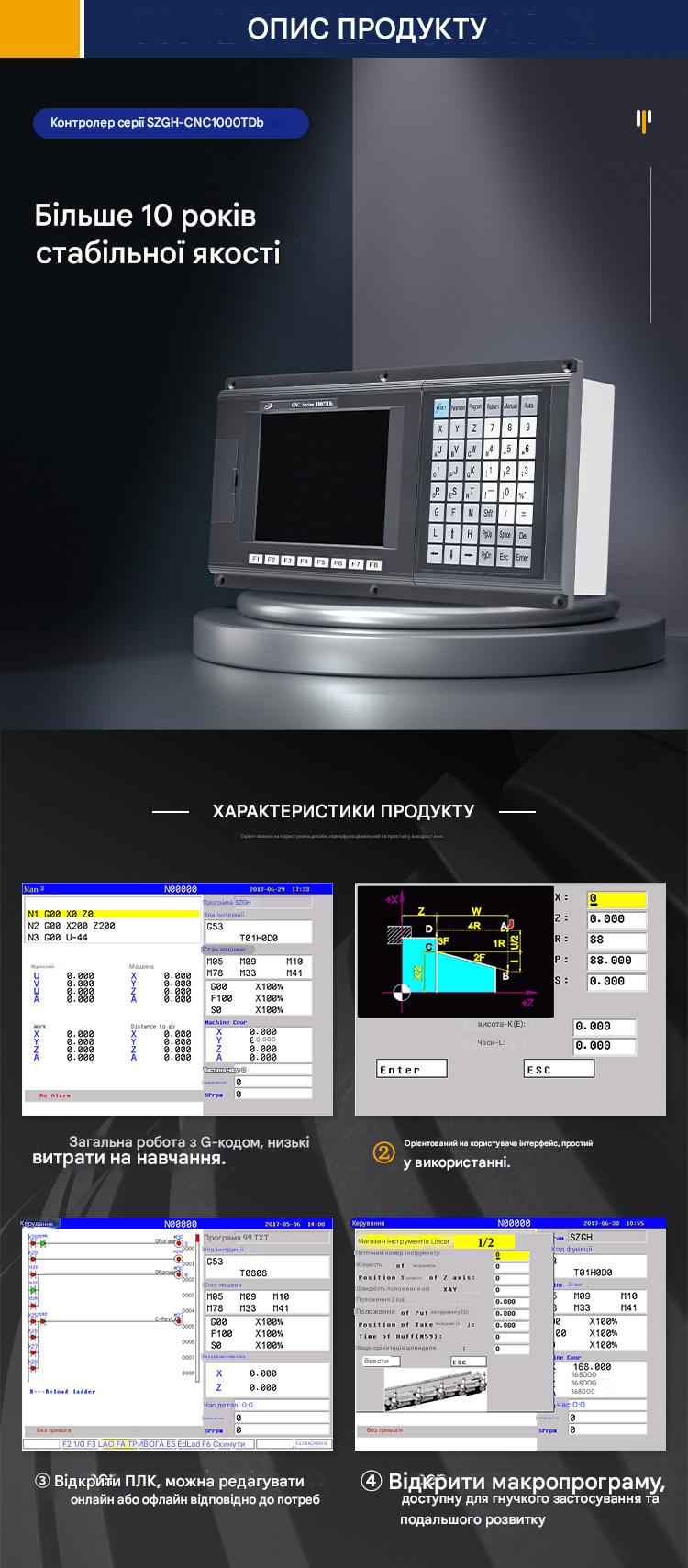

   Шпиндельний серводвигун потужністю 5,5 кВт (опція - 7,5 кВт) забезпечує стабільне обертання до 4000 об/хв, що дозволяє виконувати різання з високою швидкістю та точністю. Контролер SZGH 5-axis CNC lathe controller синхронізує рухи всіх осей, забезпечуючи максимальну ефективність при складних операціях.

   Антивібраційна запатентована станина з високою жорсткістю мінімізує деформації під час інтенсивної роботи, що дає змогу знімати припуск до 4 мм за один прохід. Висока точність (до ±0,0075 мм) і шорсткість поверхні (Ra 1–1.6) гарантують професійну якість обробки навіть при великому навантаженні.

   Ця модель ідеально підходить для автоматизованого виробництва: завдяки об’єднанню кількох операцій в один цикл, один оператор може ефективно керувати кількома верстатами одночасно.

   Основні переваги SZGH-46Y:

• 5-осьова система для токарно-фрезерної комбінованої обробки;

• 4+4 силові головки на осі Y і 8-позиційна серво-револьверна головка;

• потужний шпиндельний серводвигун 5,5–7,5 кВт;

• точність обробки ±0,0075 мм і шорсткість Ra 1.6;

• жорстка запатентована станина з антивібраційною системою;

• динамічно збалансований шпиндель для плавності обертання;

• оптимальне рішення для серійного та автоматизованого виробництва.

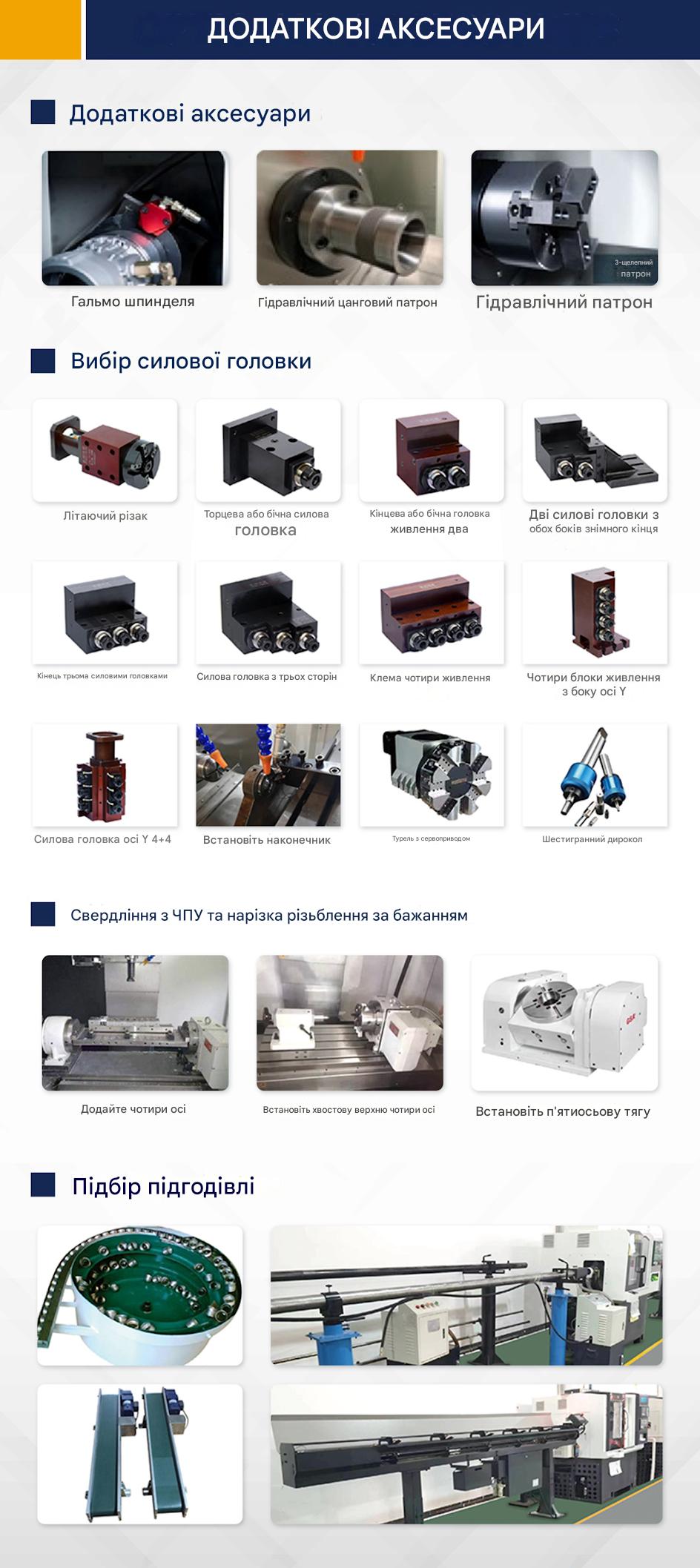

   Додатково SZGH-46Y може бути укомплектований спеціальними опціями:

• автоматичні ЧПК-тримачі різців;

• фрезерні блоки;

• барфідери для автоматичної подачі прутка;

• гідравлічні патрони;

• додаткові осі та індивідуальні модулі під специфіку замовника.

   Технічні параметри SZGH-46Y
