SZGH HZ1500-B-6 вдосконалений 6-осьовий робот для дугового зварювання

Промисловий 6-осьовий робот-маніпулятор SZGH HZ1500-B-6 - це високопродуктивний, компактний та надійний 6-осьовий промисловий робот нового покоління, спеціально розроблений для автоматизації зварювальних робіт, високоточної обробки та виконання складних виробничих завдань. Зaвдяки поєднанню вильоту стріли в 1500 мм та високої точності позиціонування (±0,05 мм), робот забезпечує стабільну якість та високу швидкість технологічних процесів.

Переваги

Спеціалізація на зварювальних роботах: Модель оптимізована для роботи в режимах MAG / MIG / TIG. Вона відмінно справляється з умовами підвищеного розбризкування металу та гарантує ідеальний, рівномірний зварювальний шов.
Високий рівень захисту осій: Повністю закрита конструкція вузлів та осей захищає механізми від пилу, дрібної стружки, вологи та зварювальних бризок, що забезпечує безперервну та тривалу експлуатацію.
Універсальність та гнучкість: Завдяки 6 ступеням свободи та продуманій кінематиці манипулятор здатен легко працювати у важкодоступних місцях і під будь-яким кутом.
Висока точність і повторюваність: Повторна точність ±0,05...0,08 мм дозволяє виконувати як витончене зварювання, так і точне різання, позиціонування та шліфування.

Посилена повністю закрита вісь - основна модернізація серії HZ

Кожен шов моделі HZ1500-B-6 герметизований відповідно до вдосконалених стандартів порівняно з моделлю H1500-B-6. Під час високоінтенсивного MAG-зварювання частинки розплавленого металу розлітаються зі швидкістю понад 1 м/с і можуть досягати температури понад 1500 °C. У звичайних роботах навіть незначне порушення герметичності може призвести до потрапляння бризок на внутрішні кабелі та диски енкодерів, спричиняючи пошкодження ізоляції або помилки зчитування енкодера протягом 9-12 місяців тризмінної роботи.

Модернізовану систему герметизації HZ1500-B-6 випробувано в умовах безперервної тризмінної роботи по 8 годин у зміну під час MAG-зварювання, зокрема під час зварювання поверхонь із високим ступенем корозії та значним розбризкуванням металу при виготовленні будівельних конструкцій.

Підвищення жорсткості конструкції та точності передачі в з'єднаннях

У серії HZ оптимізовано жорсткість корпусу порівняно із серією H, а також удосконалено геометрію передавальних механізмів у зварювальному вузлі. Це зменшує мікровібрації на кінці зварювального пальника під час руху дуги та сприяє підтриманню стабільної відстані від зварювального дроту до заготовки в межах усієї робочої зони радіусом 1500 мм. У результаті забезпечується рівномірніший профіль зварного шва під час виконання довгих безперервних проходів.

Номінальна потужність для безперервної тризмінної роботи

Модель HZ1500-B-6 спеціально випробувана для інтенсивної безперервної експлуатації у три зміни - до 24 годин на добу. Посилена система терморегулювання всередині кожного з'єднання в поєднанні з удосконаленим кріпленням кабелів збільшує середній інтервал між технічними обслуговуваннями порівняно зі стандартною моделлю H1500-B-6.

Для виробничих ліній, де планові простої є небажаними, ця перевага має вирішальне значення.

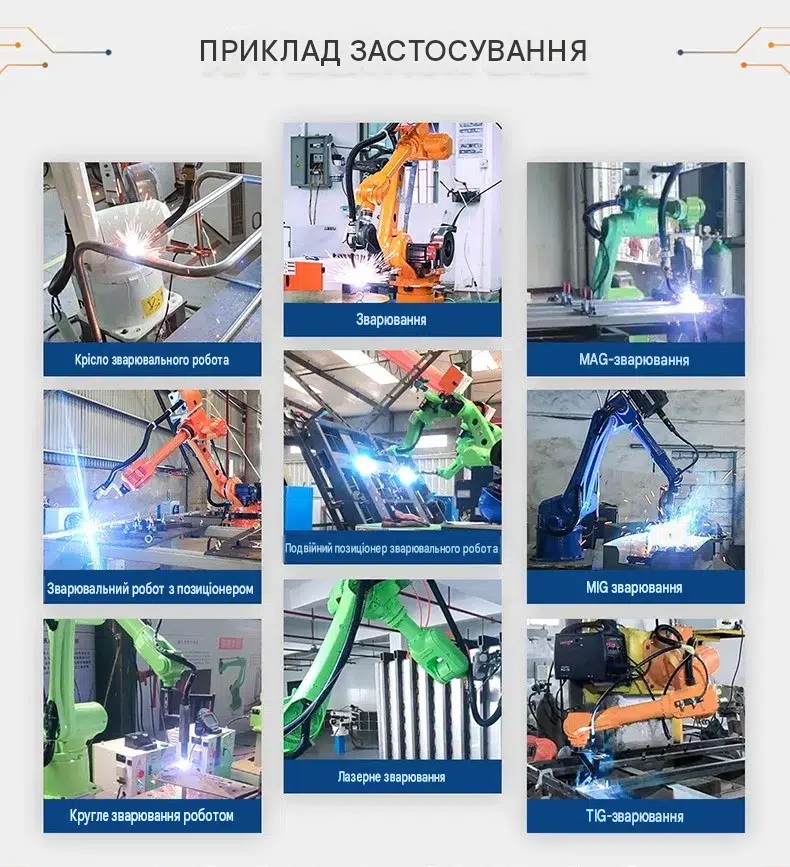

Широка сумісність із різними процесами зварювання - MIG, TIG, MAG і плазмово-дугове зварювання

HZ1500-B-6 підтримує поширені процеси дугового зварювання. Підвищена жорсткість корпусу забезпечує можливість високоточного TIG-зварювання нержавіючої сталі та алюмінієвих сплавів - процесів, які потребують стабільного кута нахилу пальника та постійної відстані між пальником і деталлю.

Покращена герметизація підвищує ефективність використання робота під час MAG-зварювання конструкційної сталі зі значним розбризкуванням металу. Один робот може охоплювати широкий спектр технологічних процесів у виробничому цеху зі змішаними типами зварювання за умови відповідного оснащення.

Гнучкі варіанти монтажу, зокрема стельове та кронштейнове встановлення в умовах підвищеного запилення

Передбачено підлоговий, кронштейновий і стельовий монтаж. Стельове встановлення, поширене у зварювальних комірках портального типу, піддає верхні осі робота інтенсивному впливу бризок розплавленого металу.

Покращена герметизація верхньої осі HZ1500-B-6 робить цю модель перспективним рішенням для перевернутого монтажу в умовах значного розбризкування металу, де роботи серії H можуть зазнавати підвищеного зношування ущільнень.

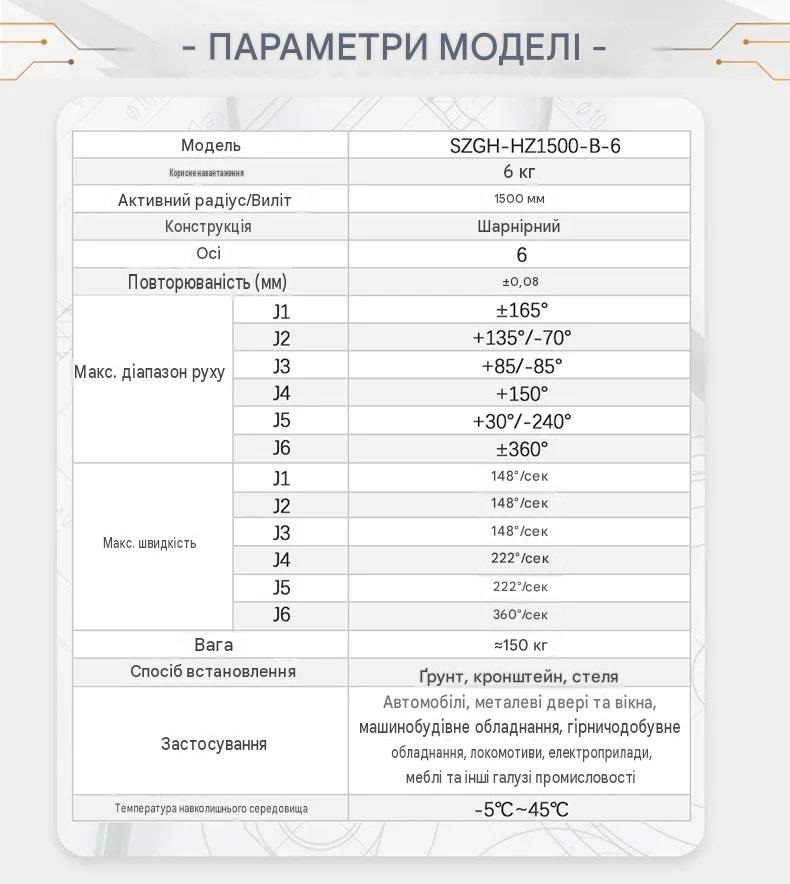

Технічна специфікація робота SZGH HZ1500-B-6
