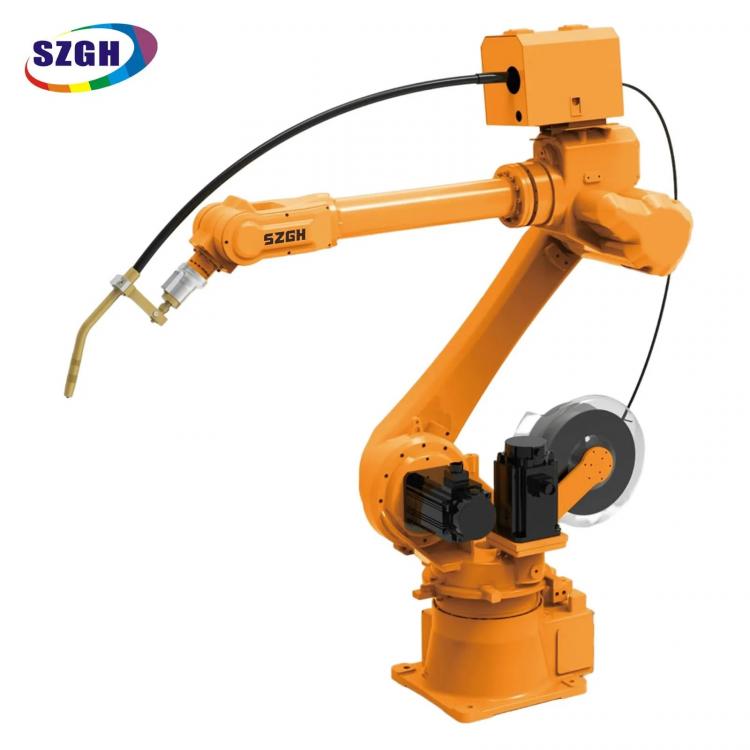

SZGH H2100-B-6 шестиосьовий важкий зварювальний робот

SZGH H2100-B-6 - це шестиосьовий промисловий зварювальний робот із радіусом дії 2100 мм, повторюваністю позиціонування ±0,05 мм і подовженою посиленою основою, розробленою для зварювання великогабаритних коробчастих конструкцій.

Робот призначений для використання в машинобудуванні, виробництві гірничодобувного обладнання, локомотивобудуванні та інших галузях, де потрібно працювати з деталями, що перевищують можливості стандартних роботизованих систем.

Повністю закрита конструкція осей захищає механізми від зварювальних бризок. Посилена база забезпечує необхідну жорсткість і стабільність під час виконання довгих конструкційних швів, багатошарового та багатопрохідного зварювання, допомагаючи підтримувати стабільність зварювальної дуги та якість шва.

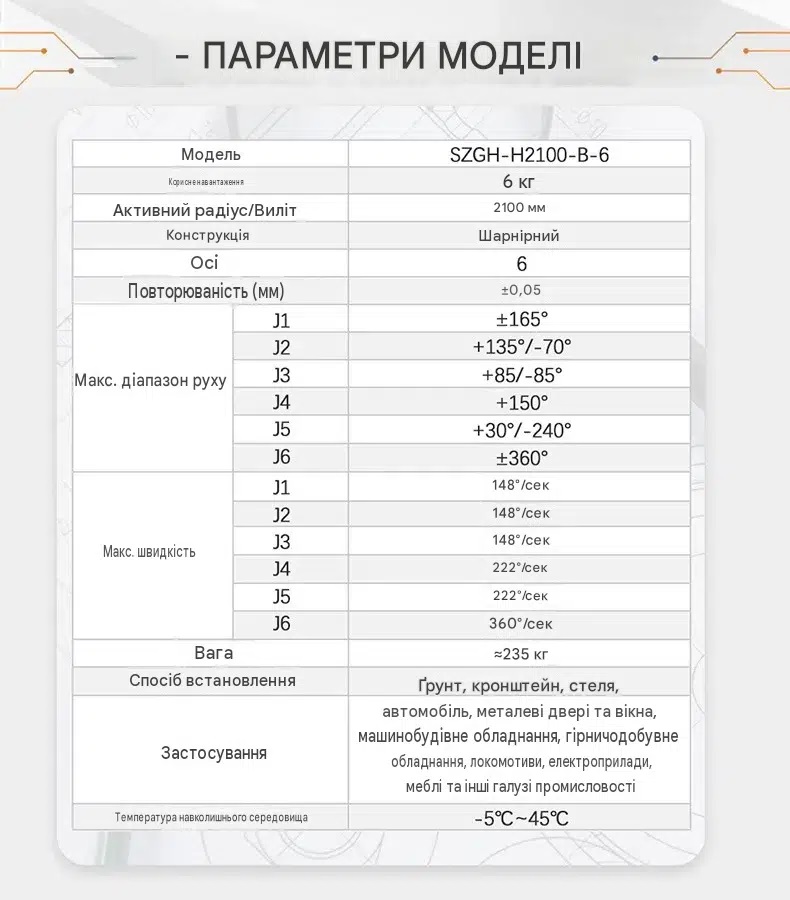

Технічні характеристики робота SZGH H2100-B-6

Основні характеристики

Діапазон руху осей

Максимальна швидкість руху осей

Підтримувані процеси зварювання

Основні переваги SZGH H2100-B-6

Радіус дії 2100 мм для зварювання великогабаритних конструкцій

Збільшений радіус дії дає змогу обробляти великі металоконструкції з однієї точки встановлення робота. SZGH H2100-B-6 підходить для зварювання коробчастих колон, стріл екскаваторів, рам гірничодобувного обладнання та секцій шасі локомотивів. У поєднанні з двокоординатним позиціонером робот може обробляти деталі з різних боків без постійного ручного переміщення заготовки.

Посилена основа для стабільної роботи

Подовжена посилена основа розроблена для роботи з великогабаритними металоконструкціями. Маса робота становить приблизно 235 кг, що сприяє стабільності конструкції під час зварювання. Антивібраційне виконання основи допомагає зменшити небажані коливання та підтримувати точність руху зварювального пальника під час виконання довгих швів і багатопрохідного зварювання.

Захист осей від зварювальних бризок

Повністю закрита конструкція осей і з'єднань допомагає захистити внутрішні компоненти робота від потрапляння зварювальних бризок. Це особливо важливо під час зварювання товстолистового металу та роботи у важких виробничих умовах, зокрема під час обробки внутрішніх кутів і складних ділянок конструкції.

Повторюваність позиціонування ±0,05 мм

Робот забезпечує повторюваність позиціонування ±0,05 мм, що важливо для точного виконання зварювальних траєкторій. Це допомагає дотримуватися заданого положення пальника під час послідовного виконання проходів, зокрема під час багатошарового зварювання товстих металевих деталей.

Робота з двокоординатним позиціонером

Інтеграція з двокоординатним позиціонером дає змогу повертати та нахиляти заготовку для зручного доступу до різних зварних швів. Це допомагає розміщувати ділянки зварювання у зручному положенні, зменшувати потребу в ручному перевстановленні деталей і підвищувати стабільність виробничого процесу.

Програмування, інтеграція та сервісне обслуговування роботів SZGH

ElectroTorg допомагає з налаштуванням, програмуванням, інтеграцією та технічним обслуговуванням промислових роботів SZGH.

Підготуємо обладнання до роботи, адаптуємо його до виробничих завдань і допоможемо налаштувати робочі процеси. Також надаємо консультації з експлуатації, діагностики та ремонту роботизованих систем.

Основні послуги

Програмування та навчання операторів

Розробляємо й коригуємо програми керування, налаштовуємо траєкторії руху та послідовність операцій. Надаємо рекомендації щодо керування роботом і правильного використання обладнання.

Налаштування та інтеграція обладнання

Допомагаємо налаштувати робочий інструмент, підключити додаткові пристрої та організувати взаємодію робота з виробничим обладнанням. Залежно від конфігурації можлива інтеграція з верстатами, датчиками, захватами та іншими компонентами автоматизованих ліній.

Адаптація до виробничих завдань

За потреби програми та оснащення можна змінити відповідно до нових вимог виробництва. Залежно від моделі робота й комплектації це може бути зварювання, фарбування, шліфування, полірування, складання або переміщення деталей.

Діагностика, технічне обслуговування та ремонт

Допомагаємо визначити причини несправностей, оцінити стан обладнання та підібрати необхідні запасні частини. Можливість ремонту й обсяг робіт узгоджуються індивідуально. Гарантійне обслуговування здійснюється відповідно до умов гарантії.

Які виробничі процеси можна автоматизувати?

Роботи SZGH використовуються для автоматизації різних операцій за умови відповідності характеристик моделі конкретному завданню.

• Зварювання металу. Виконання зварювальних операцій із відповідним технологічним обладнанням.
• Фарбування. Нанесення покриттів за запрограмованою траєкторією.
• Шліфування та полірування. Обробка поверхонь до необхідного стану.
• Пакування та палетування. Переміщення продукції, укладання виробів і формування палет.
• Обслуговування верстатів. Завантаження заготовок, вилучення готових деталей і передавання компонентів між робочими зонами.
• Переміщення деталей. Захоплення, транспортування та позиціонування виробів.

Для виконання окремих операцій можуть знадобитися спеціальні захвати, робочий інструмент, додаткове оснащення та відповідне програмне налаштування.

Етапи підготовки роботизованої системи

1. Аналіз завдання. Визначаємо перелік операцій, особливості деталей і вимоги до результату.
2. Підбір обладнання. Уточнюємо модель робота, необхідний інструмент, додаткові компоненти та спосіб підключення.
3. Програмування та налаштування. Задаємо траєкторії руху, послідовність операцій і робочі параметри.
4. Перевірка системи. Перевіряємо виконання програм, взаємодію обладнання та дотримання вимог безпеки перед введенням у роботу.

Чому варто звернутися до ElectroTorg?

• Підбір обладнання відповідно до виробничих потреб.
• Допомога з вибором сумісного інструменту та додаткових компонентів.
• Налаштування програм керування й траєкторій руху.
• Консультації з інтеграції, модернізації та технічного обслуговування.
• Технічний супровід у межах погодженого обсягу робіт.

Потрібно налаштувати або модернізувати робот SZGH?

Звертайтеся до ElectroTorg. Повідомте модель робота та опишіть завдання, яке потрібно автоматизувати. Допоможемо визначити можливі варіанти налаштування, необхідне обладнання та подальші кроки для впровадження рішення.
